Проектная документация Барн 7х8 [Арсений Костарев]

Aноним · Сегодня в 12:14

Размером пятна застройки 8.5х11250 ( включает террасы). Тёплый контур 7х7м
Высота по коньку 7.054м
Высота первого этажа 2.8м
Высота второго этажа 3.195мм
Площадь жилых помещений 64м2

Стоимость материалов для строительства под ключ, предположительно 2.5-4.7млн (отделка и часть коммуникации тоже учтены) смета не считалась

Информация по арх.решениям:

Толщина каркаса наружных стен 150х50 мм. Если мало - делаем контрутепление и обшиваем мдв ( получаем +100мм )
Толщина каркаса внутренних перегородок 100х50 мм.
Жесткость каркаса обеспечена укосинами и фасады осб
Свайный тип фундамента
Ветровой 2 Снеговой 4.
Объём ПМ 13.1м3

Состав проекта :

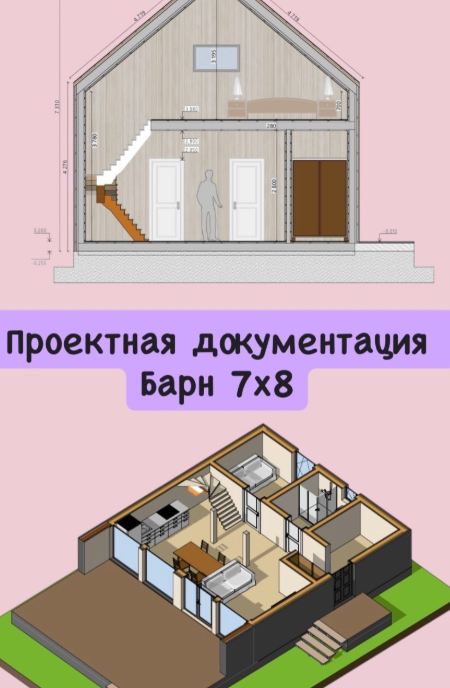

Эскизный проект (Планировки, высоты итп)

Планировка дома
Фасады
План кровли
Разрезы
Ведомость оконных и дверных проемов

Конструктивный раздел (узлы, размеры сборка)

модель деревянного каркаса
Фундамент на винтовых сваях
План монтажа стен
Схема сборки стен, развертки
Схема монтажа лаг межэтажного/чердачного перекрытия
Схема монтажа опорных конструкций кровли
Схема монтажа стропильной системы
Схема монтажа конструкций террас
Ведомость площадей для отделки дома
Спецификация пиломатериалов

Дополнительно в проекте

Раскрой ( оптимизация ) пиломатериалов. Показано как максимально сократить число обрезков доски, разместив как можно больше элементов на одной 6м доске
2 визуализации

Общий объём 84 листа + 15 оптимизация
Итого 99 листов

Важно

Что не входит в проект . Не входят локальные разделы ( электрика , сантехника , вентиляция и тп) , нет информации отделки или кровли, так как все это индивидуально. Нет сметы , так как цены разнятся от региона к региону. А в проекте заложена основа - Карас дома. Так что внимательно посмотрите видеообзор. Весь проект защищён водяными знаками и авторским правом/ распространяется 1249гк рф ⁣⁣⠀
